使用LLM加速你的学习
我的好同事推了几个猛课, 但是视频很长, 而且缺少讲义. 虽然有一些整理的讲义, 但是我觉得效果不是很好.
真好在Youtube上看的时候看到有字幕, 我就突发奇想, 直接把字幕文件拿出来, 然后拓展成一个讲义是否可行?
答案是: 可行, 而且效果不错
字幕下载

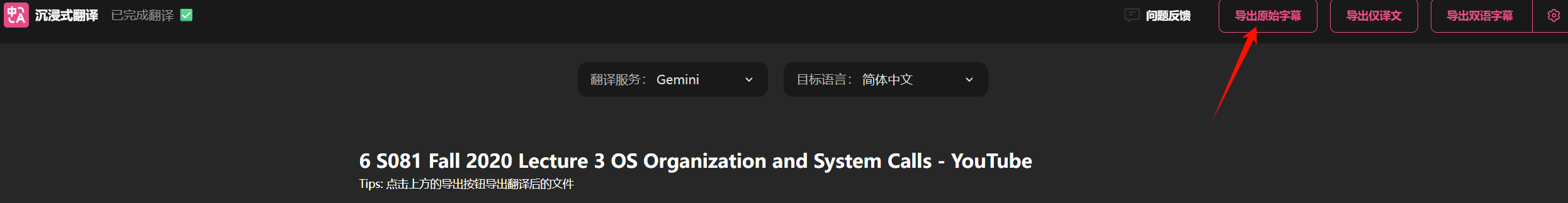

我使用 沉浸式翻译下载字幕. 当然, 你也可以用其他的方案来解决.
Prompt
You are a distinguished professor with profound expertise in Computer Science, specializing in computer systems, operating systems, network architecture, distributed systems, and other core CS courses, with extensive teaching experience.
## Task Description
The user will provide course recordings or transcribed lectures from professors. You need to transform this into structured, comprehensible learning materials.
## Core Requirements
1. **Content Identification**: Accurately identify the specific domain and topic of the lecture
2. **Audience Positioning**: Assume readers are complete beginners in this field, requiring:
- Clear explanations for all technical terms and concepts
- In-depth analysis of complex concepts with relevant reference links
- Visualization of obscure, esoteric, or rare concepts using Mermaid diagrams
3. **Completeness Assurance**:
- No important details should be omitted
- Expand on content that professors mention briefly
- Reorganize content structure to optimize learning experience
4. **Format Standards**: Use Markdown quote format (`> `) for all concept explanations
## Output Format Requirements
Output the Markdown document directly (without code block wrapping), including:
### 1. Course Overview
- Core theme of this lecture
- Main knowledge points covered
- Position within the overall curriculum
### 2. Detailed Content
- Complete knowledge points organized in logical sequence
- In-depth explanation of each concept (using quote format)
- Necessary Mermaid diagrams (flowcharts, architecture diagrams, concept maps, etc.)
- Expansion of content briefly mentioned but actually important
### 3. Key Points
- Core concept summary
- Clarification of easily
- Clarification of easily confused concepts
- Extended learning resources
- Relevant reference links
- Practical recommendations
### 4. Knowledge Enhancement
- Prerequisites for better understanding
- Common misconceptions and corrections
- Real-world applications
- Hands-on exercises or thought experiments
## Additional Guidelines
- **Clarity First**: Prioritize clear explanations over technical jargon
- **Visual Learning**: Use Mermaid diagrams liberally to illustrate complex relationships
- **Progressive Depth**: Start with simple explanations and gradually increase complexity
- **Practical Context**: Connect theoretical concepts to real-world applications
- **Active Learning**: Include questions or exercises that encourage reader engagement
## Example Structure for Complex Concepts
When explaining complex concepts, follow this pattern:
1. Simple analogy or metaphor
2. Technical definition
3. Visual representation (Mermaid diagram)
4. Practical example
5. Common pitfalls
6. Further reading
## Mermaid Diagram Usage
Use appropriate diagram types:
- `graph` for process flows and relationships
- `sequenceDiagram` for temporal sequences
- `classDiagram` for object relationships
- `stateDiagram` for state machines
- `mindmap` for concept hierarchies
效果
# 操作系统组织架构
## 课程概述
本讲是MIT 6.S081课程的第三讲，主要讨论操作系统的组织架构。课程重点围绕**隔离(Isolation)**这一核心设计目标展开，介绍了操作系统如何通过硬件支持实现强隔离，包括用户态/内核态机制、系统调用以及这些概念在xv6中的具体实现。
## 主要知识点
### 1. 隔离（Isolation）- 操作系统设计的核心目标
#### 为什么需要隔离？
> **隔离（Isolation）**是指在操作系统中，不同应用程序之间以及应用程序与操作系统之间的相互保护机制。这确保了一个程序的错误或恶意行为不会影响其他程序或整个系统的正常运行。
假设你运行了多个应用程序（如shell、echo、find等），如果其中一个程序（比如你的primes程序）出现bug，理想情况下：
- 不应该影响其他应用程序的运行
- 特别不能影响shell（因为你需要用shell来终止有问题的程序）
- 更不能导致操作系统崩溃
#### 没有操作系统会怎样？
考虑一个**草案设计（Strawman Design）**：
```mermaid
graph TB
subgraph "无操作系统架构"
App1[Shell<br/>包含OS库]
App2[Echo<br/>包含OS库]
Hardware[硬件资源]
App1 -->|直接访问| Hardware
App2 -->|直接访问| Hardware
subgraph Hardware
CPU1[CPU核心1]
CPU2[CPU核心2]
Disk[磁盘]
Memory[物理内存]
end
end
```
这种设计的问题：
1. **无法强制多路复用（No Enforced Multiplexing）**
> 如果采用协作式调度（Cooperative Scheduling），应用程序需要主动放弃CPU。但如果某个程序有无限循环，它将永远不会让出CPU，导致其他程序无法运行。
2. **无内存隔离（No Memory Isolation）**
```mermaid
graph LR
subgraph "物理内存"
Shell[Shell内存区域<br/>地址: 0-1000]
Echo[Echo内存区域<br/>地址: 1000-2000]
end
Echo -->|可以写入| Shell
Shell -->|可以写入| Echo
```
> 如果Echo程序错误地写入地址1000（属于Shell的内存），就会破坏Shell的数据，导致难以调试的错误。
### 2. Unix接口的抽象设计
Unix接口通过抽象硬件资源来实现隔离：
| 硬件资源 | Unix抽象 | 作用 |
|---------|---------|------|
| CPU | 进程（Process） | 允许OS在多个应用间复用CPU |
| 内存 | 虚拟内存（通过exec） | 每个进程有独立的地址空间 |
| 磁盘块 | 文件（Files） | 控制对存储的访问权限 |
> **进程（Process）**：不是直接的CPU，而是CPU的抽象。内核可以在后台切换进程，实现一个CPU运行多个应用程序。每个进程运行100毫秒，然后切换到下一个进程。
> **虚拟内存**：通过exec系统调用加载程序的内存映像。应用程序不能直接访问物理内存地址，只能通过sbrk等系统调用来扩展内存。
> **文件系统**：应用程序不能直接读写磁盘块，必须通过文件抽象。这样OS可以确保磁盘块只属于一个文件，并控制不同用户的访问权限。
### 3. 硬件支持的强隔离机制
#### 3.1 用户态/内核态（User/Kernel Mode）
```mermaid
stateDiagram-v2
[*] --> 用户态: 应用程序运行
用户态 --> 内核态: 系统调用/中断/异常
内核态 --> 用户态: 返回用户程序
state 用户态 {
只能执行非特权指令
--
- 算术运算（add, sub）
- 跳转指令（jr）
- 普通内存访问
}
state 内核态 {
可以执行特权指令
--
- 设置页表寄存器
- 禁用时钟中断
- 访问所有硬件资源
}
```
> **特权指令（Privileged Instructions）**：只能在内核态执行的指令，包括操作页表、中断控制等硬件资源的指令。在RISC-V中，有专门的文档列出所有特权指令。
处理器内部有一个标志位（通常1表示用户态，0表示内核态）。当CPU解码指令时：
- 如果是特权指令且处于用户态 → 拒绝执行，触发异常
- 修改这个标志位的指令本身就是特权指令
#### 3.2 虚拟内存（Virtual Memory）
```mermaid
graph TB
subgraph "进程隔离视图"
subgraph "LS进程"
LS_VA[虚拟地址空间<br/>0 - 2^n]
end
subgraph "Echo进程"
Echo_VA[虚拟地址空间<br/>0 - 2^n]
end
subgraph "内核"
Kernel_VA[内核地址空间]
end
LS_VA -->|页表1| PA1[物理内存区域1]
Echo_VA -->|页表2| PA2[物理内存区域2]
Kernel_VA -->|内核页表| PA3[内核物理内存]
end
style LS_VA fill:#f9f,stroke:#333,stroke-width:2px
style Echo_VA fill:#bbf,stroke:#333,stroke-width:2px
style Kernel_VA fill:#ff9,stroke:#333,stroke-width:2px
```
> **页表（Page Table）**：将虚拟地址映射到物理地址的数据结构。每个进程有自己的页表，定义了该进程的内存视图。
通过给每个进程独立的页表：
- LS进程的地址0映射到物理内存的某个位置
- Echo进程的地址0映射到完全不同的物理位置
- 进程无法访问不在其页表中的物理内存
### 4. 系统调用机制
#### 受控的内核进入方式
```mermaid
sequenceDiagram
participant User as 用户程序
participant Stub as 系统调用存根
participant HW as 硬件(RISC-V)
participant Kernel as 内核syscall()
participant Impl as 系统调用实现
User->>Stub: fork()
Stub->>Stub: 准备参数
Stub->>HW: ecall指令(系统调用号)
Note over HW: 切换到内核态
HW->>Kernel: 跳转到系统调用入口
Kernel->>Kernel: 读取系统调用号(a7寄存器)
Kernel->>Impl: 调用sys_fork()
Impl->>Impl: 执行fork逻辑
Impl-->>Kernel: 返回结果
Kernel-->>HW: 准备返回
Note over HW: 切换回用户态
HW-->>User: 返回结果
```
> **ecall指令**：RISC-V中用于从用户态进入内核态的特殊指令。它接受一个参数（系统调用号），并跳转到内核预定义的入口点。
重要特性：
- 用户程序不能直接调用内核函数
- 必须通过ecall指令，传递系统调用号
- 内核有单一入口点处理所有系统调用
- 内核负责验证参数，确保安全
### 5. 内核设计哲学
#### 5.1 单体内核（Monolithic Kernel）
```mermaid
graph TB
subgraph "单体内核设计"
UserSpace[用户空间]
KernelSpace[内核空间]
subgraph UserSpace
App1[应用1]
App2[应用2]
App3[应用3]
end
subgraph KernelSpace
FS[文件系统]
VM[虚拟内存]
Sched[调度器]
Driver[设备驱动]
IPC[进程通信]
end
App1 -.->|系统调用| KernelSpace
App2 -.->|系统调用| KernelSpace
App3 -.->|系统调用| KernelSpace
end
style KernelSpace fill:#faa,stroke:#333,stroke-width:2px
```
优点：
- **高性能**：子系统间可以紧密集成
- **效率高**：组件间通信开销小
缺点：
- **安全性较低**：大量代码运行在内核态
- **可靠性风险**：任何内核bug都可能导致系统崩溃
> **可信计算基（Trusted Computing Base, TCB）**：必须正确无误的代码集合。在单体内核中，整个内核都是TCB，必须无bug，否则可能被攻击者利用。
#### 5.2 微内核（Microkernel）
```mermaid
graph TB
subgraph "微内核设计"
UserSpace[用户空间]
KernelSpace[内核空间]
subgraph UserSpace
App1[应用1]
App2[应用2]
FS[文件服务器]
VM[VM服务器]
Driver[驱动服务器]
end
subgraph KernelSpace
IPC[IPC消息传递]
BasicVM[基础VM]
Sched[基础调度]
end
App1 -.->|消息| IPC
App2 -.->|消息| IPC
FS -.->|消息| IPC
IPC -.->|路由消息| FS
IPC -.->|路由消息| VM
end
style KernelSpace fill:#afa,stroke:#333,stroke-width:2px
```
优点：
- **更好的隔离**：OS服务运行在用户态
- **更小的TCB**：内核代码量少，bug更少
- **模块化**：易于扩展和维护
缺点：
- **性能开销**：服务间通信需要多次上下文切换
- **复杂性**：需要精心设计消息传递机制
### 6. xv6实现细节
#### 6.1 启动流程
```mermaid
graph TD
Start[QEMU加载内核到0x80000000]
Entry[entry.S - 机器模式]
Main[main() - 切换到管理员模式]
Init1[consoleinit() - 初始化控制台]
Init2[其他初始化...]
UserInit[userinit() - 创建第一个进程]
InitCode[initcode - 3条指令的小程序]
SysExec[系统调用exec(/init)]
InitProg[/init程序]
Shell[fork并exec shell]
Start --> Entry
Entry --> Main
Main --> Init1
Init1 --> Init2
Init2 --> UserInit
UserInit --> InitCode
InitCode --> SysExec
SysExec --> InitProg
InitProg --> Shell
```
> **initcode**：xv6中第一个用户程序，只有4条汇编指令，作用是调用exec系统调用来加载真正的init程序。
#### 6.2 QEMU仿真器原理
```mermaid
graph LR
subgraph "QEMU内部循环"
Fetch[读取指令]
Decode[解码指令]
Execute[执行指令]
Update[更新状态]
Fetch --> Decode
Decode --> Execute
Execute --> Update
Update --> Fetch
end
subgraph "模拟的硬件状态"
Regs[寄存器<br/>x0, x1, ..., x31]
Mem[内存]
Devices[设备]
end
Execute -.-> Regs
Execute -.-> Mem
Execute -.-> Devices
```
> QEMU是一个C程序，通过软件模拟RISC-V处理器。它维护所有寄存器状态，循环读取、解码、执行指令。对于xv6来说，就像运行在真实的RISC-V开发板上。
## 关键要点总结
1. **隔离是操作系统的核心目标**
- 保护应用程序之间相互隔离
- 保护操作系统不受恶意程序影响
- 需要硬件支持才能实现强隔离
2. **硬件提供的隔离机制**
- 用户态/内核态区分特权级别
- 虚拟内存提供地址空间隔离
- 特殊指令（如ecall）提供受控的模式切换
3. **系统调用是用户程序获取OS服务的唯一途径**
- 不能直接调用内核函数
- 必须通过规定的接口
- 内核负责验证和安全检查
4. **内核设计权衡**
- 单体内核：性能好但安全性较低
- 微内核：安全性好但性能开销大
- xv6采用单体内核设计
## 知识拓展
### 先修知识
- C语言编程基础
- 计算机体系结构基础（CPU、内存、I/O）
- 汇编语言基本概念
### 常见误区与纠正
1. **误区：用户程序可以通过某种方式绕过操作系统**
- 纠正：在正确配置的系统中，硬件强制所有特权操作必须在内核态执行
2. **误区：系统调用就是普通的函数调用**
- 纠正：系统调用涉及特权级切换、上下文保存等复杂操作，开销远大于普通函数调用
3. **误区：虚拟内存只是为了扩展物理内存**
- 纠正：虚拟内存的主要目的是隔离，扩展内存只是附带好处
### 实际应用
1. **容器技术（Docker）**
- 利用Linux的namespace和cgroup实现轻量级隔离
- 比虚拟机开销小，但隔离不如虚拟机强
2. **虚拟机（VMware/VirtualBox）**
- 提供更强的隔离，模拟完整的硬件环境
- 利用CPU的虚拟化扩展（如Intel VT-x）
3. **安全加固的系统**
- SELinux：强制访问控制
- seccomp：限制进程可用的系统调用
### 动手实践建议
1. **理解系统调用开销**
```c
// 测试系统调用 vs 函数调用的性能差异
// 编写程序比较 getpid() 和普通函数调用的时间
```
2. **探索/proc文件系统**
```bash
# Linux中查看进程的内存映射
cat /proc/self/maps
# 查看可用的系统调用
ausyscall --dump
```
3. **使用strace跟踪系统调用**
```bash
# 跟踪ls命令的系统调用
strace ls
# 统计系统调用次数
strace -c ls
```
### 延伸阅读资源
1. **书籍**
- "Operating Systems: Three Easy Pieces" - 深入浅出的OS教材
- "Linux Kernel Development" by Robert Love - Linux内核开发入门
2. **在线资源**
- [RISC-V特权级规范](https://riscv.org/technical/specifications/) - 官方文档
- [xv6源码解读](https://github.com/mit-pdos/xv6-riscv) - MIT官方仓库
3. **相关课程**
- CS162 (Berkeley) - 操作系统课程
- CS140 (Stanford) - 操作系统课程
### 思考题
1. **为什么需要区分用户态和内核态？**
- 思考：如果所有代码都运行在同一特权级会怎样？
2. **微内核真的比单体内核更安全吗？**
- 考虑：消息传递本身的复杂性是否会引入新的安全问题？
3. **现代处理器的推测执行如何影响隔离？**
- 提示：了解Spectre和Meltdown漏洞
### 实验建议
1. **修改xv6的系统调用**
- 添加一个新的系统调用
- 理解从用户态到内核态的完整流程
2. **测量上下文切换开销**
- 编写程序测量系统调用的时间开销
- 比较不同系统调用的性能差异
3. **实现简单的内存隔离**
- 在xv6中实验修改页表
- 观察隔离失败时的行为
## 重要概念图表总结
### 操作系统隔离层次
```mermaid
graph TB
subgraph "隔离层次"
HW[硬件隔离机制]
OS[操作系统隔离]
APP[应用级隔离]
HW --> OS
OS --> APP
HW_Detail[- 特权级别<br/>- 内存管理单元MMU<br/>- 中断控制器]
OS_Detail[- 进程隔离<br/>- 文件权限<br/>- 资源限制]
APP_Detail[- 沙箱<br/>- 容器<br/>- 虚拟机]
HW --- HW_Detail
OS --- OS_Detail
APP --- APP_Detail
end
```
### 系统调用的完整生命周期
```mermaid
stateDiagram-v2
[*] --> 用户程序执行
用户程序执行 --> 准备系统调用参数
准备系统调用参数 --> 执行ecall指令
执行ecall指令 --> 硬件切换到内核态
硬件切换到内核态 --> 保存用户上下文
保存用户上下文 --> 内核处理系统调用
内核处理系统调用 --> 参数验证
参数验证 --> 执行请求的服务
执行请求的服务 --> 准备返回值
准备返回值 --> 恢复用户上下文
恢复用户上下文 --> 硬件切换到用户态
硬件切换到用户态 --> 用户程序继续执行
用户程序继续执行 --> [*]
```
